S-Transistors gọi 2,6 triệu euro: nút thắt lượng tử nằm ở dây điều khiển
Ngày 31/8/2026, startup Phần Lan S-Transistors công bố huy động 2,6 triệu euro trong vòng pre-seed. Theo thông cáo của VTT, spinout này sẽ dùng vốn để phát triển nguyên mẫu điều khiển tín hiệu ở nhiệt độ cực thấp, xây phòng lab cryogenic, lập dây chuyền sản xuất pilot và mở rộng đội ngũ.
Cùng ngày, EU-Startups ghi nhận Lifeline Ventures dẫn dắt vòng vốn, với một nhà đầu tư thiên thần cùng tham gia. Sản phẩm đầu tiên được lên kế hoạch là multiplexer dùng transistor siêu dẫn, dự kiến giao cho khách hàng sớm và đối tác chiến lược trong năm hoạt động đầu tiên; đây là mục tiêu thương mại hóa, chưa phải một sản phẩm đã triển khai đại trà.
Vì sao dây điều khiển trở thành nút thắt

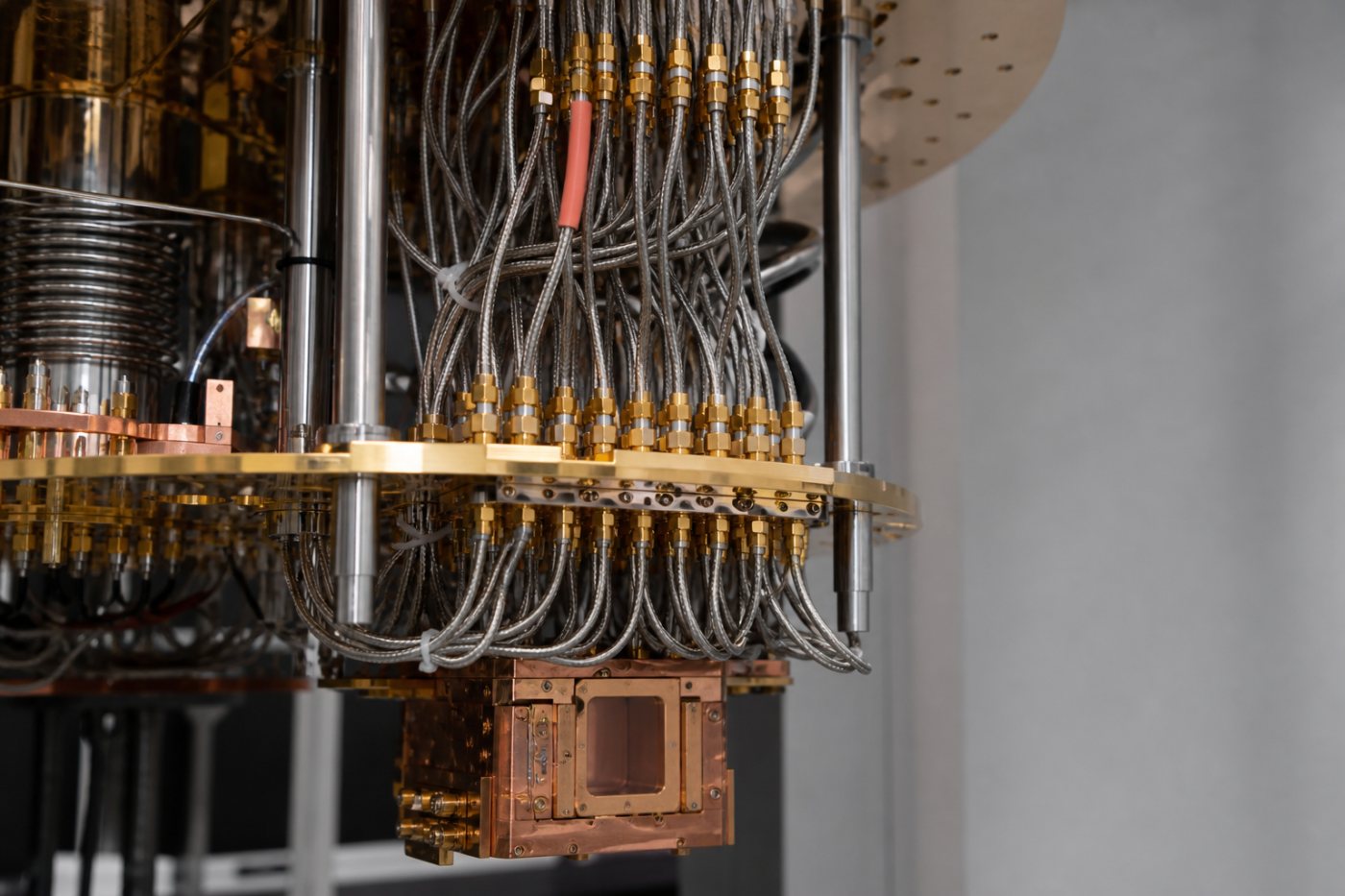

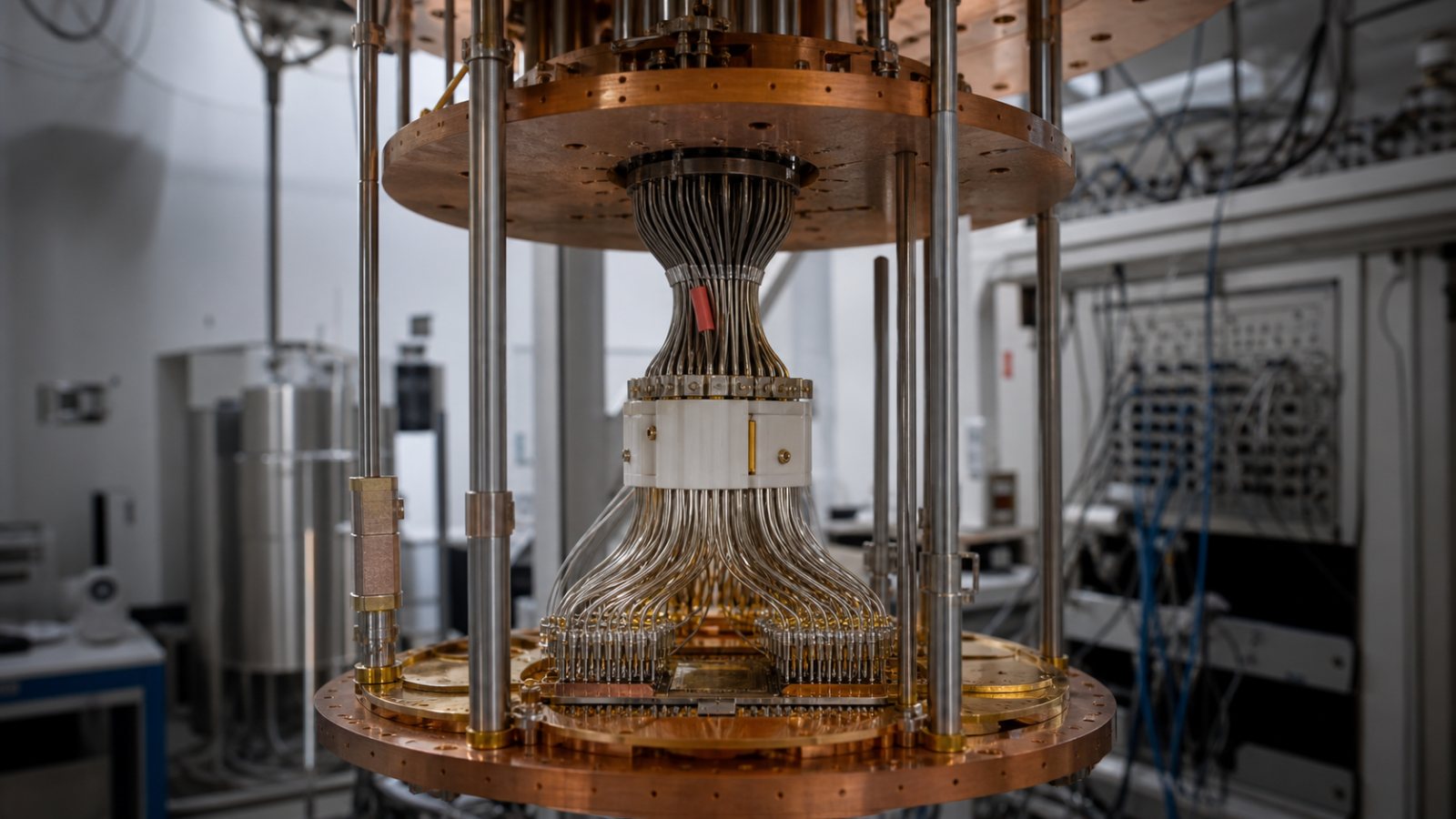

Trong máy tính lượng tử siêu dẫn, bộ xử lý lượng tử nằm trong cryostat ở nhiệt độ cực thấp, còn phần lớn điện tử điều khiển ở nhiệt độ phòng. Tín hiệu phải đi qua hệ thống cáp và đầu nối giữa hai môi trường; khi số qubit tăng, số kết nối, không gian lắp đặt và tải nhiệt cũng trở thành những giới hạn khó bỏ qua.
Phân tích kỹ thuật của Edge9 mô tả điện tử cổ điển bên ngoài tủ lạnh kết nối với qubit qua một mạng cáp phức tạp; điện năng tiêu thụ chuyển thành nhiệt, có thể làm nhiễu hoạt động mong manh của qubit và góp phần gây lỗi. Vì vậy, nút thắt không chỉ là chỗ đặt thêm dây mà còn là lượng nhiệt mà hệ thống lạnh phải hấp thụ.
Đường tín hiệu hiện tại có thể hình dung theo chuỗi: qubit ở vùng millikelvin → dây và đầu nối xuyên qua các tầng nhiệt → điện tử điều khiển ở nhiệt độ phòng. Đưa chức năng định tuyến vào cryostat có thể giảm phần kết nối phải kéo ra ngoài, nhưng linh kiện đặt ở đó phải đạt đồng thời tốc độ cần thiết, mức tiêu tán điện rất thấp và khả năng vận hành ổn định trong môi trường cryogenic.
Transistor siêu dẫn được đặt vào đâu
S-Transistors muốn đưa một phần điện tử điều khiển cổ điển đến gần chip lượng tử hơn. Công ty phát triển mạch tích hợp dựa trên transistor siêu dẫn, nhằm kết hợp khả năng đóng–mở và xử lý tín hiệu của transistor với mức tiêu tán năng lượng thấp của linh kiện siêu dẫn.
Đây không đơn thuần là đặt chip silicon thông thường vào tủ lạnh. Một số transistor công nghiệp có thể hoạt động ở nhiệt độ rất thấp, nhưng bài toán khó là duy trì hiệu năng khi xử lý nhiều tín hiệu mà không tạo ra lượng nhiệt vượt quá ngân sách làm lạnh của tầng lạnh sâu.
Công ty mô tả công nghệ chế tạo của mình là đã đạt quy mô wafer. Trạng thái đó cho thấy quy trình đã vượt khỏi một cấu trúc đơn lẻ trong phòng thí nghiệm, nhưng không tự chứng minh tỷ lệ thành phẩm, độ đồng đều giữa các lô, chi phí đóng gói hay độ tin cậy trong hệ thống của khách hàng. Những dữ liệu này chưa được công bố trong các tài liệu về vòng vốn.
Multiplexer đi trước “bo mạch chủ lượng tử”

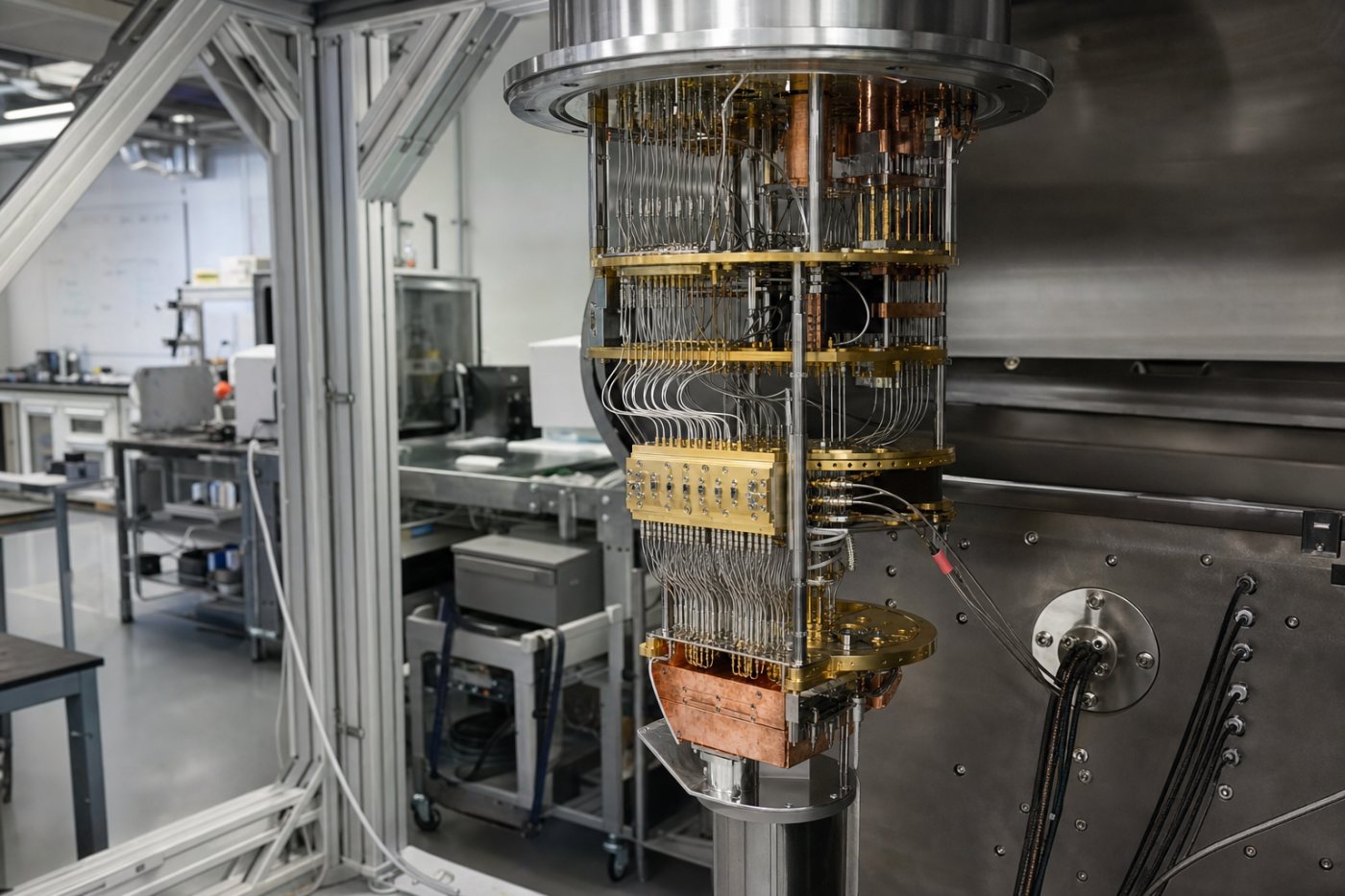

Sản phẩm đầu tiên được công bố là multiplexer dựa trên transistor siêu dẫn, thiết kế để cắm vào các hệ thống cryogenic hiện có. Vai trò dự kiến của nó là lựa chọn và định tuyến các kênh tín hiệu trong môi trường lạnh, qua đó xử lý trực tiếp phần hạ tầng dây dẫn mà công ty coi là rào cản mở rộng.
Cách tiếp cận này tạo ra một mục tiêu kiểm chứng hẹp hơn so với việc yêu cầu khách hàng thay toàn bộ kiến trúc máy tính lượng tử. Một module dùng trong thiết lập hiện hữu có thể được đánh giá qua độ ổn định, mức tiêu tán điện, chất lượng tín hiệu và ảnh hưởng lên hoạt động của qubit trước khi công ty theo đuổi mức tích hợp lớn hơn.
“Bo mạch chủ lượng tử” vẫn là tầm nhìn dài hạn: một nền tảng điện tử hoạt động ở nhiệt độ millikelvin để điều phối QPU dựa trên qubit. Multiplexer mới là bước đầu hướng tới kiến trúc đó. Thông báo chưa nêu tên khách hàng, giá bán, số lượng thiết bị, lịch giao cụ thể hay kết quả thử nghiệm độc lập.
Vốn mới phải nối wafer với sản phẩm giao được

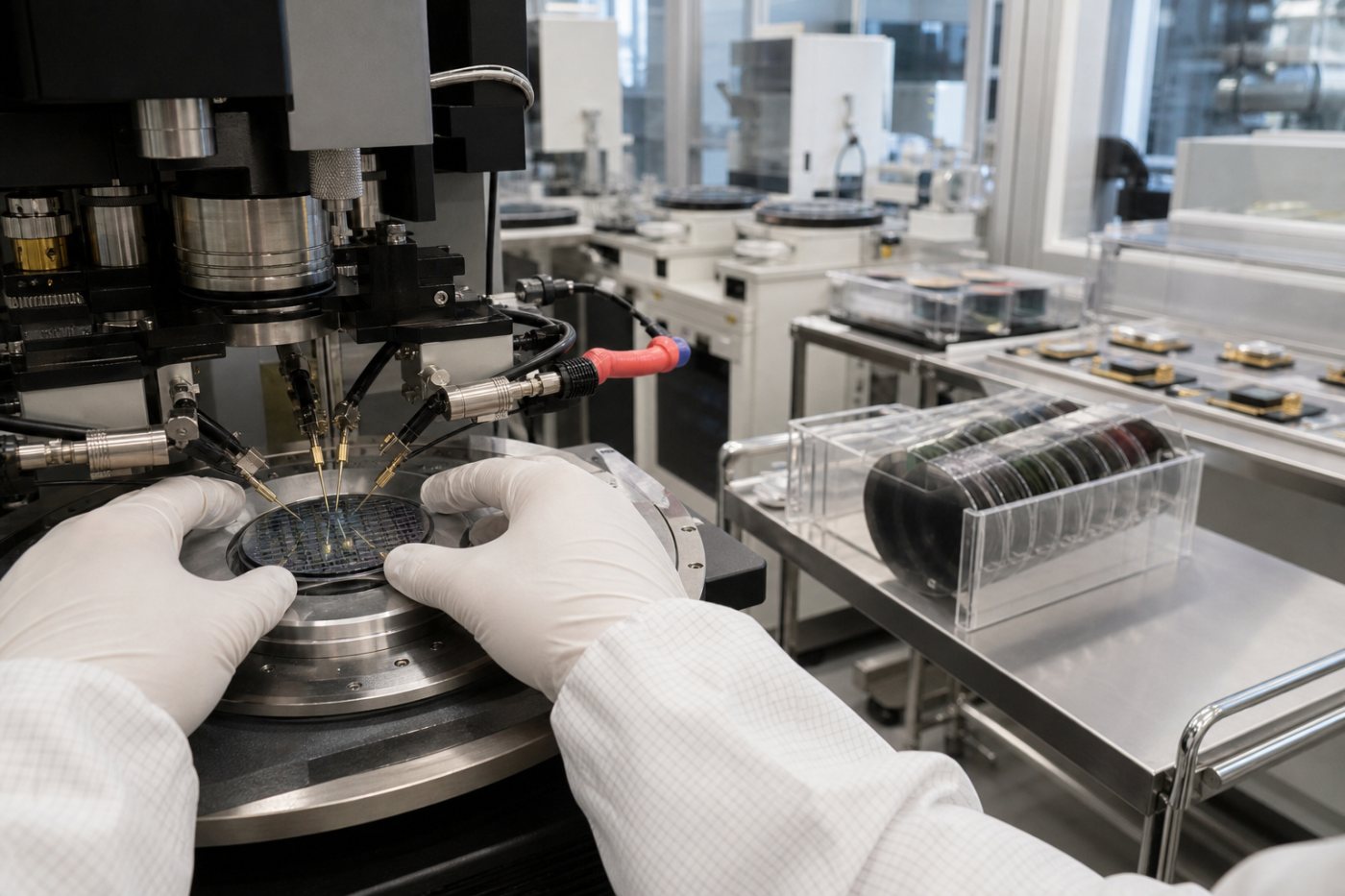

Kế hoạch sử dụng vốn gồm bốn mắt xích liên quan trực tiếp: chế tạo nguyên mẫu, xây năng lực đo kiểm nhiệt độ thấp, thiết lập dây chuyền pilot và tuyển thêm nhân sự. Thiết kế mạch phải được kiểm tra trong môi trường cryogenic, còn quy trình pilot cần dữ liệu đo để xác định liệu kết quả trên wafer có thể lặp lại đủ ổn định hay không.
Phòng lab riêng có thể rút ngắn vòng lặp thiết kế–chế tạo–kiểm thử. Dây chuyền pilot sẽ kiểm tra khả năng chuyển từ wafer sang linh kiện có thể đóng gói và cung cấp cho đối tác. Đây là rủi ro sản xuất khác với việc chứng minh nguyên lý hoạt động trong nghiên cứu.
Về thương mại, phép thử gần nhất không phải lời hứa về một bo mạch chủ hoàn chỉnh mà là khả năng tích hợp multiplexer vào cryostat hiện hữu. Sản phẩm phải giảm gánh nặng định tuyến mà không làm tải nhiệt, nhiễu hoặc yêu cầu cải tạo hệ thống tăng đến mức khách hàng không thể chấp nhận.
Bốn mốc sẽ cho thấy mức giảm rủi ro
- Wafer: dữ liệu về độ đồng đều, tỷ lệ thành phẩm và khả năng lặp lại giữa các lô sẽ cho biết quy trình có tiến gần tới sản xuất hay chưa.
- Nguyên mẫu: thông số về công suất tiêu tán, tốc độ, chất lượng tín hiệu và vận hành ở nhiệt độ mục tiêu sẽ kiểm chứng tuyên bố kỹ thuật.
- Khách hàng sớm: một đợt giao hàng có tên đối tác, điều kiện thử nghiệm và tiêu chí chấp nhận sẽ đánh dấu bước chuyển từ kế hoạch sang sử dụng thực tế.
- Dây chuyền pilot: năng lực tạo ra các lô linh kiện có chất lượng lặp lại sẽ là cầu nối cần thiết trước sản lượng thương mại.
Hiện đã xác nhận được vòng pre-seed, nguồn gốc công nghệ từ VTT, sản phẩm multiplexer dự kiến và kế hoạch đầu tư vào lab cùng dây chuyền pilot. Phần chưa có bằng chứng công khai là hiệu năng độc lập, khả năng chế tạo lặp lại và mức chấp nhận của khách hàng—ba yếu tố quyết định liệu transistor siêu dẫn có thực sự tháo được nút thắt dây điều khiển hay chỉ dừng ở một kiến trúc triển vọng.
