Solinide को 4 मिलियन यूरो—AI डेटा केंद्रों में असली तैनाती अभी बाकी
स्वीडन की Solinide Photonics ने 20 अगस्त 2026 को 40 लाख यूरो का सीड निवेश दौर बंद किया। गोथेनबर्ग से जारी Solinide की आधिकारिक घोषणा के मुताबिक, पूंजी सिलिकॉन नाइट्राइड फोटोनिक तकनीक के व्यावसायीकरण और बड़े पैमाने के निर्माण की तैयारी में लगेगी। कंपनी ने रैक में लगने वाली एकीकृत प्रणाली तैयार करने का दावा किया है, पर वाणिज्यिक तैयारी, उत्पाद पेश करना और वास्तविक वातावरण में तैनाती अब भी उसकी अगली प्राथमिकताएं हैं।
20 अगस्त के इस दौर की रकम, सीड स्थिति और छह निवेशकों की सूची की पुष्टि Axios की साप्ताहिक सौदा-सूची भी करती है। इसका सह-नेतृत्व Navigare Ventures और PSV Hafnium ने किया, जबकि Chalmers Ventures, Turbine Capital, Norrsken Evolve और Almi Greentech Fund भी शामिल हुए। उपलब्ध घोषणाओं में किसी उत्पादन-स्तरीय ग्राहक तैनाती, बिक्री अनुबंध या राजस्व का उल्लेख नहीं है।
40 लाख यूरो तैयार बाजार के लिए नहीं, तैयारी के लिए हैं
यह निवेश व्यापक बिक्री बढ़ाने वाले तैयार उत्पाद के बजाय तकनीक को व्यावसायिक रूप देने के चरण में आया है। रकम से अभियंत्रण और वाणिज्यिक दलों का विस्तार, कंपनी के भीतर नमूना-विकास की क्षमता, यूरोप में विनिर्माण की तैयारी और रणनीतिक औद्योगिक साझेदारों के साथ सहयोग बढ़ाया जाना है।
इस अंतर का वित्तीय महत्व है। काम करने वाला फोटोनिक नमूना बनाना एक उपलब्धि है, लेकिन समान गुणवत्ता के साथ पर्याप्त मात्रा में उसका उत्पादन, स्वीकार्य लागत और भरोसेमंद आपूर्ति अलग चुनौतियां हैं। optics.org की उद्योग रिपोर्ट भी निवेश को पेटेंट तकनीक के व्यावसायीकरण और बड़े पैमाने के निर्माण की तैयारी से जोड़ती है।
इसलिए 40 लाख यूरो को बाजार में सिद्ध मांग या सफल ग्राहक उपयोग का प्रमाण नहीं माना जा सकता। यह छह निवेशकों का उस योजना पर दांव है जिसमें तकनीकी तैयारी के साथ उत्पादन, साझेदारियां और बिक्री क्षमता अभी विकसित करनी होंगी। मूल्यांकन, उत्पादन क्षमता, ऑर्डर और राजस्व सार्वजनिक नहीं किए गए हैं।
माइक्रोकॉम्ब चिप कई प्रकाश स्रोतों का काम समेटती है

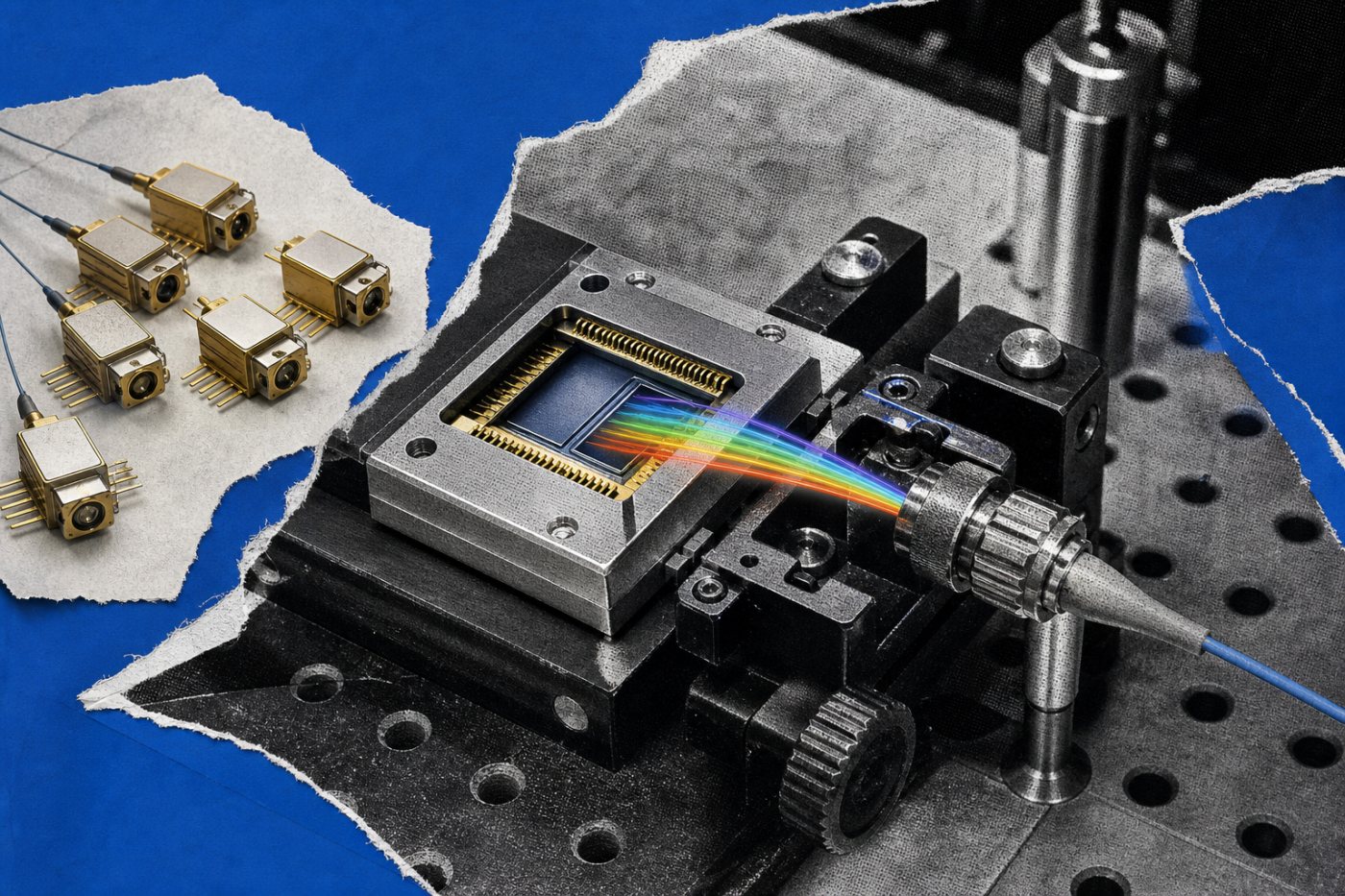

Solinide सिलिकॉन नाइट्राइड पर आधारित फोटोनिक एकीकृत परिपथ और माइक्रोकॉम्ब तकनीक विकसित करती है। कंपनी के अनुसार, एक चिप एक साथ दर्जनों निश्चित प्रकाश तरंगदैर्घ्य उत्पन्न कर सकती है। प्रत्येक तरंगदैर्घ्य अलग प्रकाश वाहक की तरह इस्तेमाल हो सकता है, जिससे एक ही ऑप्टिकल फाइबर पर कई सूचना धाराएं भेजी जा सकती हैं।
इसका लक्ष्य अलग-अलग तरंगदैर्घ्यों के लिए लगाए जाने वाले अनेक लेजर स्रोतों को एक बहु-तरंगदैर्घ्य स्रोत से बदलना है। Solinide का दावा है कि इससे ऑप्टिकल संपर्कों की बिजली खपत, लागत और भौतिक जगह घट सकती है। ये अभी उत्पाद के अपेक्षित लाभ हैं; सार्वजनिक सामग्री में किसी ग्राहक डेटा केंद्र से मापी गई ऊर्जा बचत या कुल लागत में कमी का परिणाम नहीं दिया गया है।
यह तकनीक AI की गणना करने वाले प्रोसेसर या त्वरक का विकल्प नहीं है। इसका काम उन ऑप्टिकल संपर्कों के प्रकाश-स्रोत वाले हिस्से को सरल बनाना है जिनसे प्रोसेसर, नेटवर्क उपकरण और अन्य संगणन संसाधन आपस में सूचना भेजते हैं। इसलिए इसकी सफलता केवल चिप के प्रदर्शन पर नहीं, पैकेजिंग और मौजूदा नेटवर्क उपकरणों के साथ एकीकरण पर भी निर्भर करेगी।
रैक तक पहुंचना ग्राहक डेटा केंद्र तक पहुंचना नहीं है

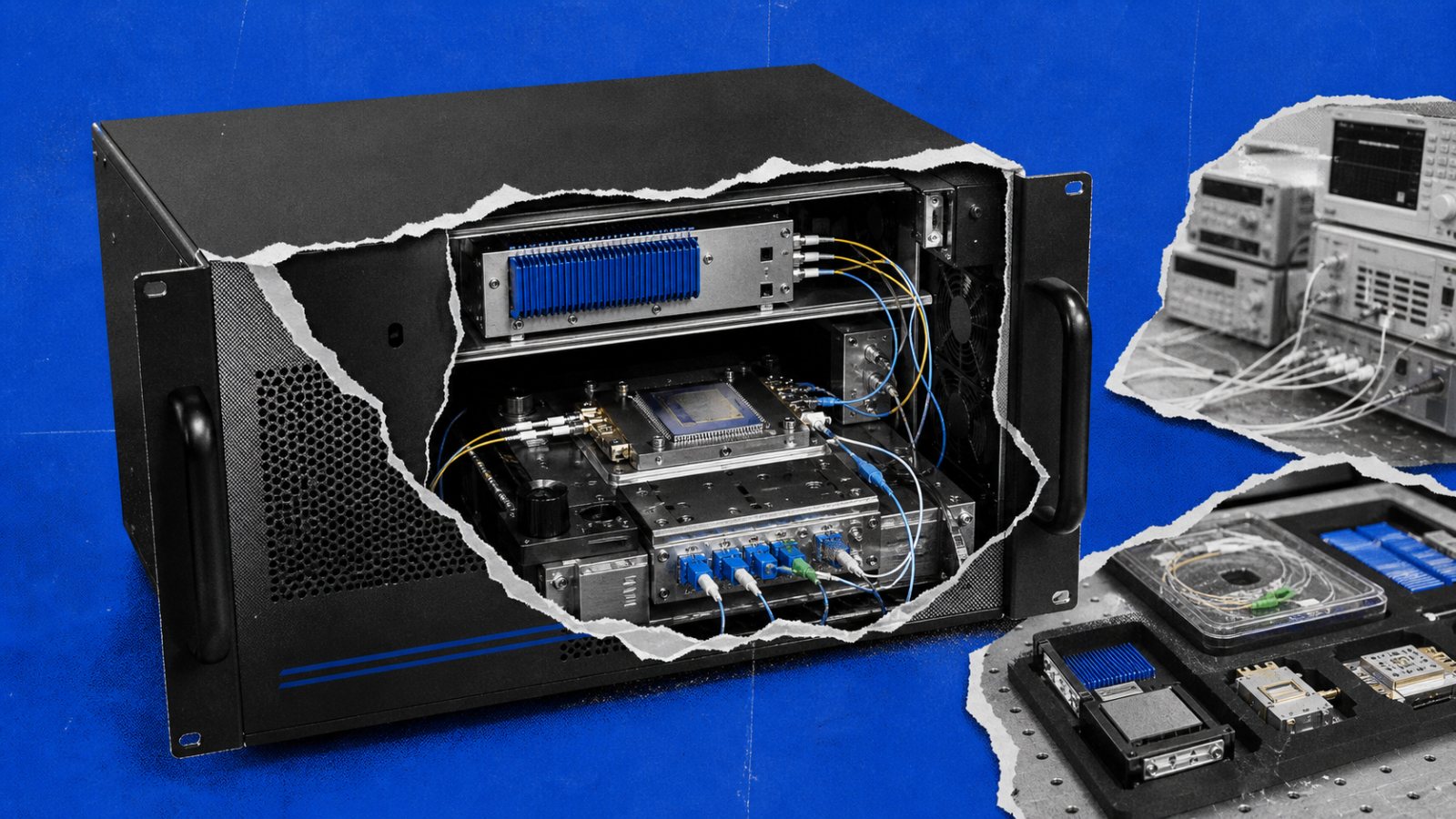

तकनीक की मौजूदा परिपक्वता को चार अलग अवस्थाओं में समझना जरूरी है: प्रयोगशाला या चिप स्तर पर प्रकाश उत्पन्न करना, उसे स्थिर पैकेज वाली प्रणाली में बदलना, मानक रैक में एकीकृत करना और ग्राहक के वास्तविक उत्पादन नेटवर्क में लगातार चलाना। Solinide की सार्वजनिक जानकारी पहले तीन चरणों तक प्रगति का दावा करती है।

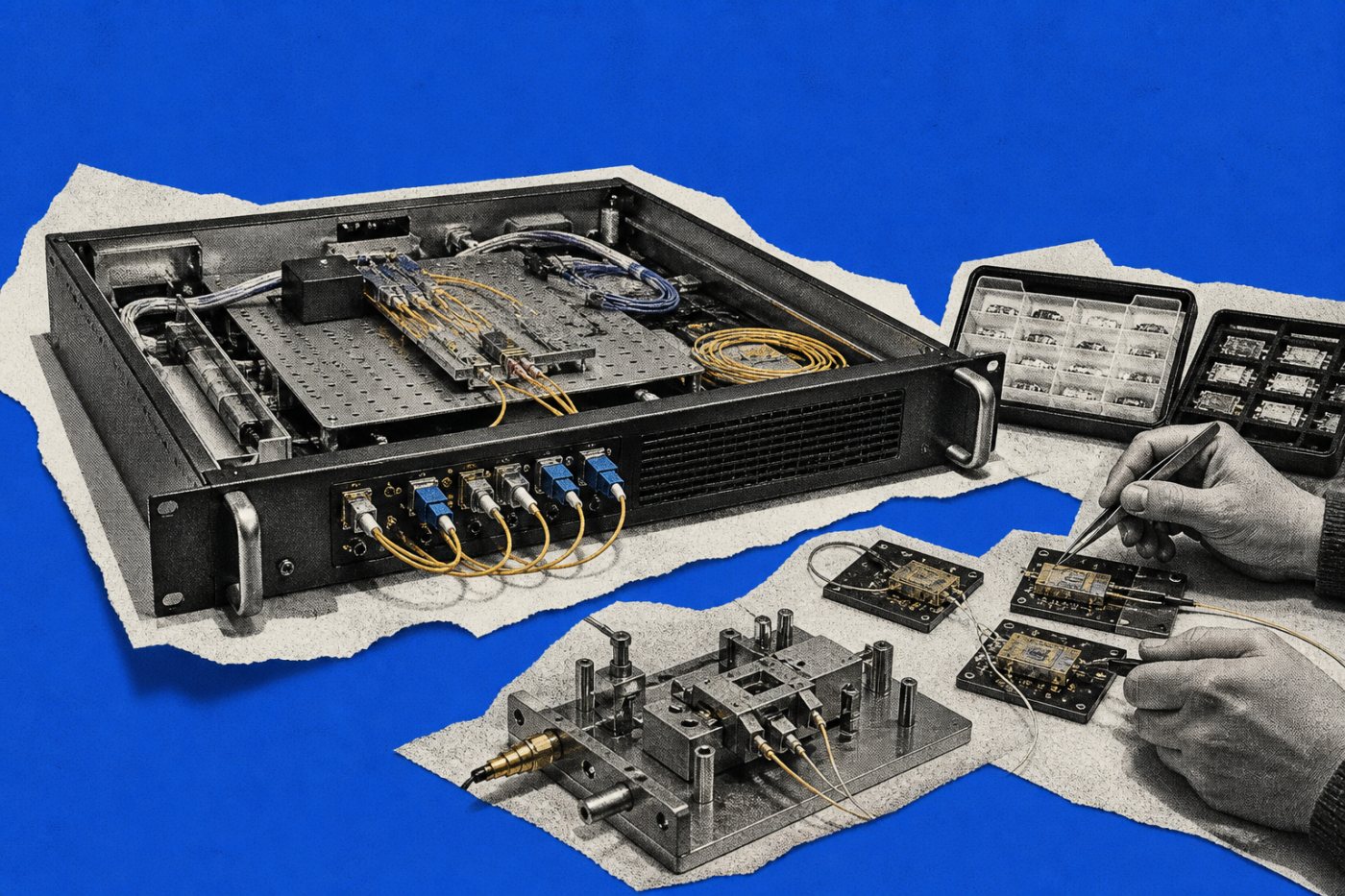

रैक में लगने वाली प्रणाली प्रयोगशाला के खुले उपकरणों से आगे का अभियंत्रण कदम है। ऐसी प्रणाली में प्रकाश स्रोत के साथ नियंत्रण, स्थिरीकरण, प्रवर्धन, बिजली आपूर्ति और फाइबर संपर्कों को एक कार्यशील इकाई में समेटना पड़ता है। फिर भी रैक का आकार या आवरण अपने आप यह सिद्ध नहीं करता कि उत्पाद किसी ग्राहक के डेटा केंद्र में स्वीकार हो चुका है।
Tech.eu की 20 अगस्त की रिपोर्ट रैक में एकीकृत प्रणाली के दावे को Solinide के कथन के रूप में रखती है और बताती है कि कंपनी अब वाणिज्यिक तैयारी तथा वास्तविक तैनाती की दिशा में काम कर रही है। उपलब्ध सामग्री किसी नामित ग्राहक, उत्पादन नेटवर्क में पूरे हुए परीक्षण या लगातार संचालन की अवधि की पुष्टि नहीं करती।
ऊर्जा और लागत लाभ का ग्राहक प्रमाण नहीं मिला है
एक चिप से कई प्रकाश तरंगें मिलने पर अलग लेजर स्रोतों की संख्या घट सकती है, इसलिए घटक स्तर पर बिजली, जगह और लागत कम होने की संभावना है। लेकिन पूरे डेटा केंद्र की ऊर्जा खपत केवल प्रकाश स्रोत से तय नहीं होती। पैकेजिंग, इलेक्ट्रॉनिक नियंत्रण, शीतलन, नेटवर्क संरचना और उपयोग की तीव्रता भी अंतिम परिणाम को प्रभावित करते हैं।
इसी वजह से चिप की दक्षता को सीधे ग्राहक के बिजली बिल या कुल स्वामित्व लागत में कमी नहीं माना जा सकता। इसके लिए समान क्षमता वाले मौजूदा समाधान के विरुद्ध डेटा दर, बिजली उपयोग, त्रुटि प्रदर्शन, तापमान सीमा, लगातार संचालन और पूरी प्रणाली की लागत का तुलनात्मक परीक्षण चाहिए। वित्तपोषण से जुड़ी सार्वजनिक सामग्री ऐसा ग्राहक-स्तरीय अध्ययन प्रस्तुत नहीं करती।
भारत के लिए भी फिलहाल इसका अर्थ तत्काल उपलब्ध खरीद विकल्प नहीं है। भारत में मूल्य, वितरक, स्थानीय साझेदार, आपूर्ति समय या उपलब्धता घोषित नहीं हुई है। यदि यूरोपीय विनिर्माण तैयारी और उपकरण साझेदारों के साथ एकीकरण सफल होते हैं, तभी Solinide वैश्विक डेटा-केंद्र संचालकों के लिए व्यावहारिक आपूर्तिकर्ता बन सकेगी।
अब निर्माण और वास्तविक तैनाती के प्रमाण जरूरी हैं

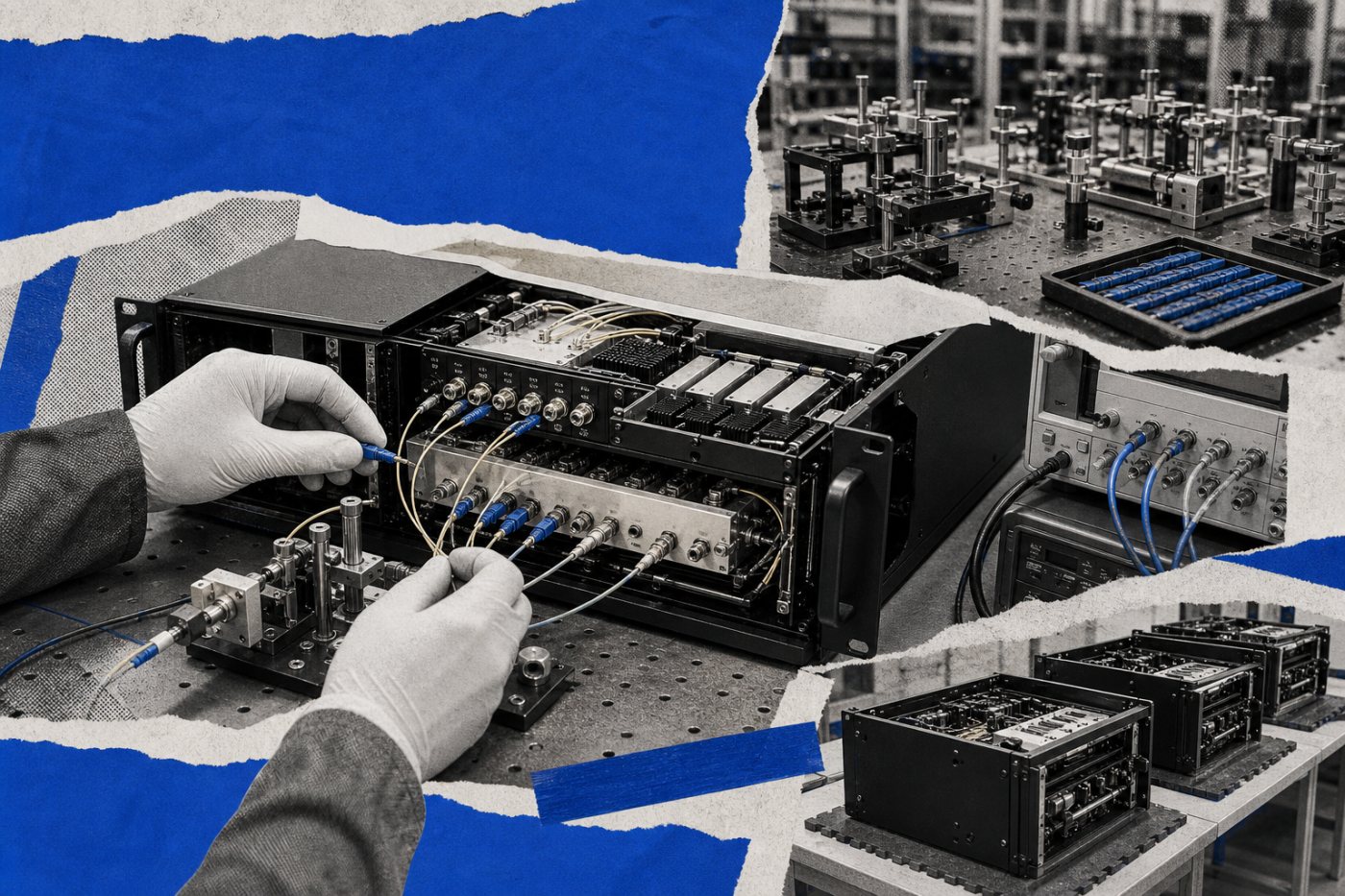

अगले निर्णायक संकेत किसी नामित ग्राहक या उपकरण निर्माता के साथ परीक्षण, उत्पादन उपज और मात्रा, भरोसेमंद संचालन की अवधि, अंतिम उत्पाद विनिर्देश तथा व्यावसायिक ऑर्डर होंगे। इन्हीं से पता चलेगा कि माइक्रोकॉम्ब प्रणाली कार्यशील रैक नमूने से दोहराए जा सकने वाले उत्पाद में बदल चुकी है या नहीं।
अभी पुष्ट स्थिति सीमित लेकिन स्पष्ट है: 20 अगस्त 2026 को 40 लाख यूरो का सीड दौर बंद हुआ, कंपनी रैक-स्तरीय एकीकरण का दावा करती है और नई पूंजी व्यावसायीकरण तथा विनिर्माण तैयारी में लगेगी। बड़े पैमाने का उत्पादन, सार्वजनिक ग्राहक परिणाम और AI डेटा केंद्र में वास्तविक तैनाती अब भी आने वाले चरण हैं।
