Un semiconductor se borra con luz: sus propiedades vuelven a programarse
El equipo de Princeton presentó el 24 de agosto de 2026 un semiconductor bidimensional cuya conductividad y respuesta óptica pueden programarse, borrarse y reprogramarse mediante luz. La presentación de Princeton Engineering documenta una lámina uniforme de una pulgada por lado y matrices de interruptores programables, aunque estos todavía no forman un circuito.
El prototipo permite cambiar después de la fabricación propiedades que normalmente quedan fijadas al producir un dispositivo. En este contexto, “borrar” no significa destruir el material: consiste en revertir el estado inducido por una longitud de onda para ajustar después su comportamiento electrónico y óptico con otra iluminación.
La capa molecular convierte la luz en una compuerta
La plataforma combina monocapas de disulfuro de tungsteno (WS₂) o diseleniuro de tungsteno (WSe₂) con una cubierta de moléculas de azobenceno. El registro del artículo en PubMed confirma que el estudio apareció en Science Advances, con el DOI 10.1126/sciadv.aee1510, y describe semiconductores a escala centimétrica cuya concentración de electrones y huecos se modula de forma reversible.

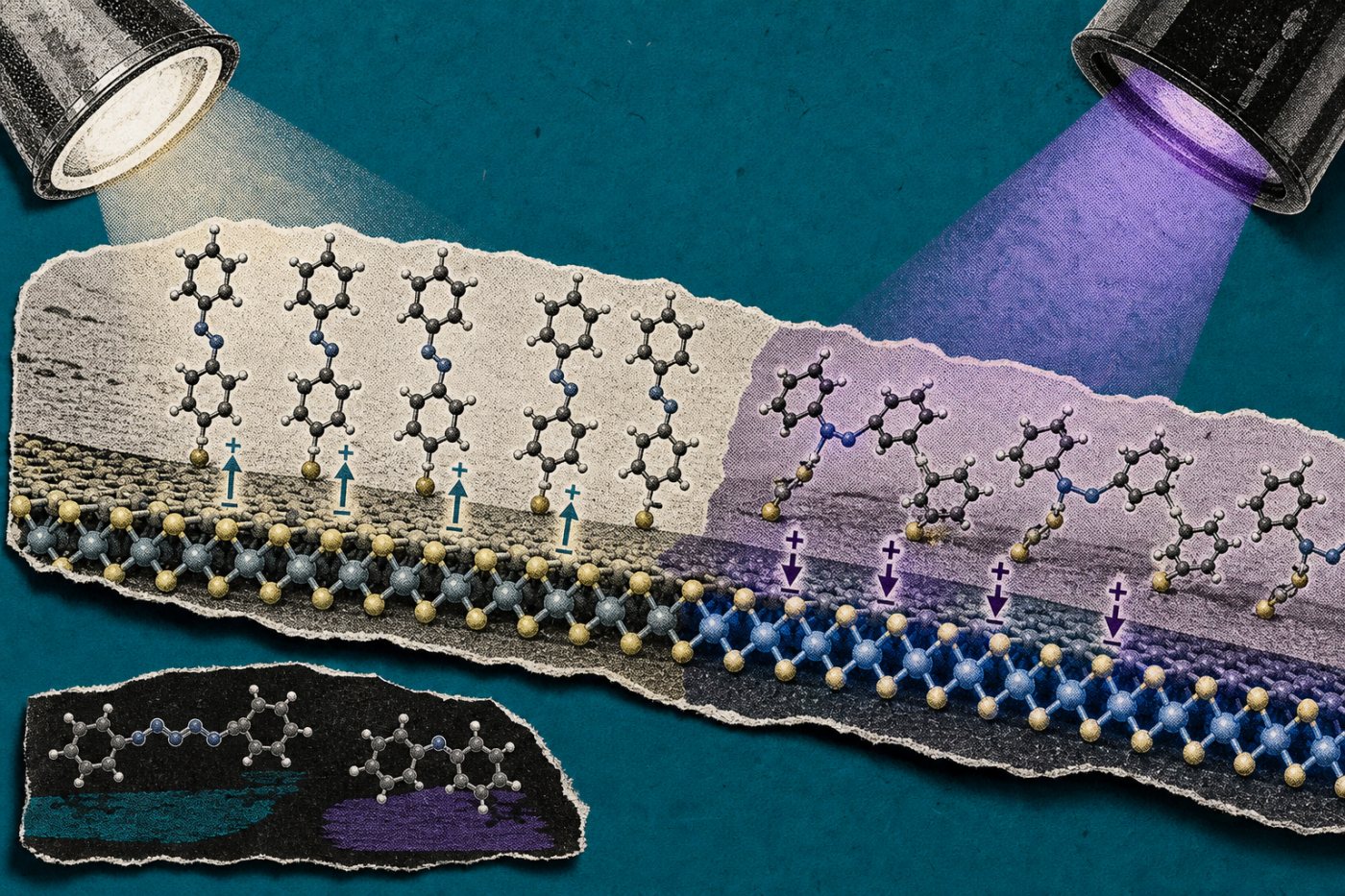

Las moléculas de azobenceno cambian entre las configuraciones trans y cis al recibir longitudes de onda diferentes. La luz visible mantiene la configuración trans no polar; la ultravioleta induce la configuración cis, que genera un dipolo eléctrico en la interfaz con el semiconductor.
Ese dipolo actúa como una compuerta óptica: modifica la densidad de portadores de carga del canal situado debajo sin alterar de manera permanente su composición. El estudio midió una modulación aproximada de 2,5 × 10^12 portadores por centímetro cuadrado tanto para electrones como para huecos.
Programar y borrar admite estados intermedios
La respuesta demostrada no se limita a las posiciones rígidas de encendido y apagado. El equipo pudo ajustar gradualmente el comportamiento del material y luego invertir el proceso. Programar significa establecer ópticamente un estado; borrar, revertirlo; y reprogramar, fijar después otro nivel.
La iluminación también puede aplicarse a regiones seleccionadas. De este modo, zonas vecinas de una misma lámina adquieren propiedades optoelectrónicas diferentes sin cortar el material ni cambiar su composición local. El patrón luminoso determina dónde actúa la compuerta molecular.
Esta capacidad permite imaginar detectores ajustables, componentes optoelectrónicos reconfigurables o dispositivos neuromórficos cuyos parámetros físicos cambien después de fabricarse. Son aplicaciones futuras de la plataforma, no sistemas funcionales construidos en este experimento.
La lámina de una pulgada amplía la escala
Muchas demostraciones anteriores con semiconductores 2D reconfigurables se habían limitado a escamas microscópicas individuales. En este trabajo, las películas monocapa alcanzan una escala de centímetros y reciben una cubierta molecular uniforme, lo que permite fabricar numerosos componentes bajo condiciones comparables.
El experimento produjo matrices extensas de transistores y una modulación repetible entre dispositivos. El resumen técnico de JoVE recoge la integración de WS₂ y WSe₂ con azobenceno, la formación del dipolo reversible y el control uniforme sobre matrices de transistores.
“Gran área” debe entenderse dentro del contexto de los materiales bidimensionales: describe el salto desde escamas microscópicas hasta monocapas de escala centimétrica. El resultado no demuestra todavía fabricación industrial, rendimiento comercial ni estabilidad durante una vida útil prolongada.
Una matriz de interruptores todavía no es un circuito
El límite decisivo es que los interruptores programables aún no están conectados para ejecutar una función electrónica conjunta. Un circuito necesita interconexiones, entradas y salidas, una arquitectura definida y una operación verificable. Una matriz permite comprobar que el mecanismo se repite en muchos dispositivos, pero no constituye por sí sola un procesador reconfigurable.
El trabajo tampoco presenta una computadora que cambie de función al iluminarla. Para llegar a un sistema semejante habrá que integrar los transistores, controlar con precisión la programación espacial, reducir la variabilidad de la capa molecular y medir estabilidad, velocidad, consumo y resistencia a ciclos sucesivos.
Lo demostrado es una plataforma experimental de semiconductores 2D que modifica de manera reversible y gradual sus propiedades electrónicas y ópticas mediante luz. El siguiente hito será conectar los interruptores en un circuito y comprobar si esa reconfiguración del material puede producir una función electrónica integrada.
